Sissejuhatus
Laagrite tootmise ülimalt nõudlikus maailmas pole täpsus, vastupidavus ja tõhusus ainult eesmärgid,{0}}need on ka eeldused. Kriitiliste veerevate elementide-kuulide ja rullide-tootmise keskmes on keerukas tööriist: veerev stants. See tehniline artikkel käsitleb valtsvormide pöördelist rolli, uurib nende disainipõhimõtteid, tootmistehnoloogiaid ja uusimaid uuendusi, mis seavad laagrite kvaliteedile ja tootmisvõimsusele uued etalonid.
1. Põhifunktsioon: mis on veeremisstantsid?
Valtsimisvormid on spetsiaalsed karastatud tööriistad, mida kasutatakse külmsepistamisprotsessides laagrikuulide ja -rullide moodustamiseks. Erinevalt mehaanilisest töötlemisest, mis eemaldab materjali, hõlmab valtsimisprotsess metalltraadi või nälkjate plastilist deformeerimist kahe pöörleva stantsi vahel, millest igaühel on täpselt töödeldud sooned. See külmtöötlemismeetod mitte ainult ei kujunda komponenti, vaid täiustab ka selle sisemist terastruktuuri, mille tulemuseks on suurepärased metallurgilised omadused, nagu suurem tugevus, kulumiskindlus ja väsimus. Matriitsid ise on selle transformatsiooni meistrid, nende õõnsuse geomeetria määrab otseselt laagrielemendi lõplikud mõõtmed, sfäärilisuse (kuulide puhul) ja pinnaviimistluse.
2. Täpsuse anatoomia: valtsvormide projekteerimine ja tootmine
Valtsimisvormi jõudlus on selle disaini ja konstruktsiooni otsene tagajärg.
Materjaliteadus:Esmaklassilised valtsvormid on tavaliselt valmistatud üli-kõrgekvaliteedilisest-tööriistaterasest või täiustatud tsementeeritud karbiididest. Nendel materjalidel peab olema erakordne kõvadus (terase puhul sageli 60–65 HRC või kõrgem), kõrge survetugevus ja märkimisväärne tugevus, et taluda tohutut tsüklilist survet ilma pragunemise või deformeerumiseta. Valik terase ja karbiidi vahel sõltub sageli tasakaalust sitkuse (soodsates teatud tööriistateraste) ja kulumiskindluse (soodsates karbiidid) vahel.
Täppistöötlus:Matriitsi soonte loomine on mikro{0}}täppistehnika saavutus. Selliseid meetodeid nagu CNC-lihvimine ja ülitäpne mehaaniline -täppistöötlemine kasutatakse ühe-kohalise mikronivahemiku tolerantsiga sooneprofiilide saamiseks. Soone pinnaviimistlus on esmatähtis, kuna kõik ebatäiuslikkused võivad kanduda laagrikomponendile. Peeglitaolise viimistluse saavutamiseks kasutatakse täiustatud poleerimistehnikaid, mis mõnikord hõlmavad teemantabrasiive.
Kuumtöötlus ja pinnatöötlus:See on koht, kus täring saavutab oma vastupidavuse. Kontrollitud kõvenemis- ja karastamisprotsessid optimeerivad südamiku sitkust ja pinna kõvadust. Lisaks kasutatakse üha enam tipptasemel-teisaegseid pinnatöötlusviise, nagu füüsikaline aurustamine-sadestamine (PVD) või keemiline aurustamine-sadestamine (CVD) (nt TiN, TiAlN, CrN). Need õhukesed ülikõvad keraamilised katted vähendavad drastiliselt hõõrdumist, minimeerivad liimi kulumist (materjali kogunemine) ja pikendavad märkimisväärselt stantsi kasutusiga, -tihti 200% või rohkemgi.
3. Innovatsioonipiir: tulevikku kujundavad suundumused
Rullvormide areng on pidev, ajendiks laagritööstuse püüdlused suurema kiiruse, pikema eluea ja miniatuursuse poole.
Digitaalne disain ja simulatsioon:Lõplike elementide analüüsi (FEA) tarkvara on nüüd asendamatu. Insenerid simuleerivad metalli voolu, pinge jaotust stantsil ja termilisi koormusi valtsimisprotsessi ajal praktiliselt. See võimaldab optimeerida soone geomeetriat ja protsessi parameetreid enne füüsilisi katseid, vähendada arendusaega ja tagada stantsi pikaealisus.
Intelligentne protsessi jälgimine:Andurite integreerimine otse stantsidesse või nende lähedusse võimaldab reaalajas jälgida{0}}parameetreid, nagu jõud, vibratsioon ja temperatuur. Need IoT-platvormidele sisestatud andmed võimaldavad ennustavat hooldust. Kulumismustreid analüüsides saab tootmine ajastada ennetavalt stantside vahetusi, vältides ootamatuid seisakuid ja tagades ühtlase komponentide kvaliteedi.
Kohandatud lahendused täiustatud materjalidele:Kuna laagritootjad uurivad uusi materjale, nagu{0}}kõrge lämmastikusisaldusega teras või spetsiaalsed sulamid ekstreemsete rakenduste jaoks, peavad valtsvormid kohanduma. See hõlmab stantside materjalide, kattekihtide ja disainilahenduste kohandamist, et tulla toime nende täiustatud materjalide ainulaadsete vormimisomaduste ja suuremate deformatsioonipingetega.
4. Mõju laagrite jõudlusele ja tootmisökonoomikale
Otsest seost stantsi kvaliteedi ja laagrite jõudluse vahel ei saa ülehinnata.
Täiustatud laagrikvaliteet:Täiuslik stants annab peaaegu-täiusliku veereva elemendi. Suurepärane mõõtmete järjepidevus ja täiustatud stantside pinnaviimistlus toovad kaasa madalama vibratsiooniga (NRRO), väiksema müraga laagrid ja märkimisväärselt pikenenud tööiga.
Tootmise efektiivsus:Pikemad -kestvad stantsid tähendavad vähem tootmisseisakuid tööriistade vahetamiseks, suuremat üldist seadmete efektiivsust (OEE) ja madalamaid tööriistakulusid tüki kohta. Võime joosta optimaalsel kiirusel ühtlase väljundiga on peamine konkurentsieelis.
Jätkusuutlikkuse kasu:Külmvaltsimise protsess on oma olemuselt materjalisäästlik{0}}, tekitades töötlemisega võrreldes minimaalselt jäätmeid. Vastupidavad ja pikaealised{2}}vormid suurendavad seda eelist veelgi, vähendades tööriistade valmistamise sagedust ja sellega seotud ressursikulu.
Järeldus
Rullvormid on palju enamat kui lihtsad vormid; need on täpsuse ja vastupidavuse kehastus laagrite valmistamisel. Nende pidev edasiminek materjaliteaduse, täppistehnoloogia ja digitaalse integratsiooni kaudu on kriitilise tähtsusega suure jõudlusega ja töökindlate laagrite järgmise põlvkonna jaoks. Sellesse võtmetehnoloogiasse investeerimine ja selle mõistmine ei ole pelgalt operatiivne otsus-see on strateegiline kohustus iga tootja jaoks, kes soovib olla ülemaailmses laagritööstuses juhtpositsioonil. Tulevikku vaadates saab matriitsi ja selle protsessi sisseehitatud intelligentsusest uus standard, mis juhib laagritootmise kvaliteedi ja tõhususe enneolematut taset.
2025 detsembril2 WBM-i nädala tootesoovitus:

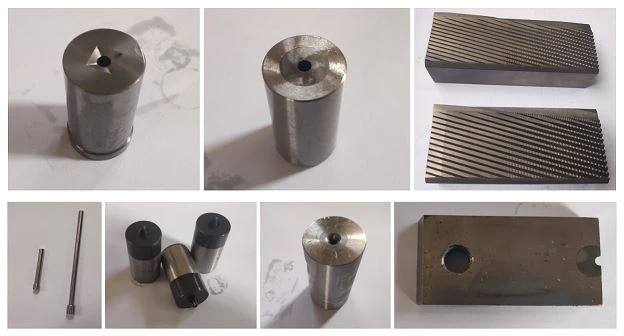

Rolling Dies:
